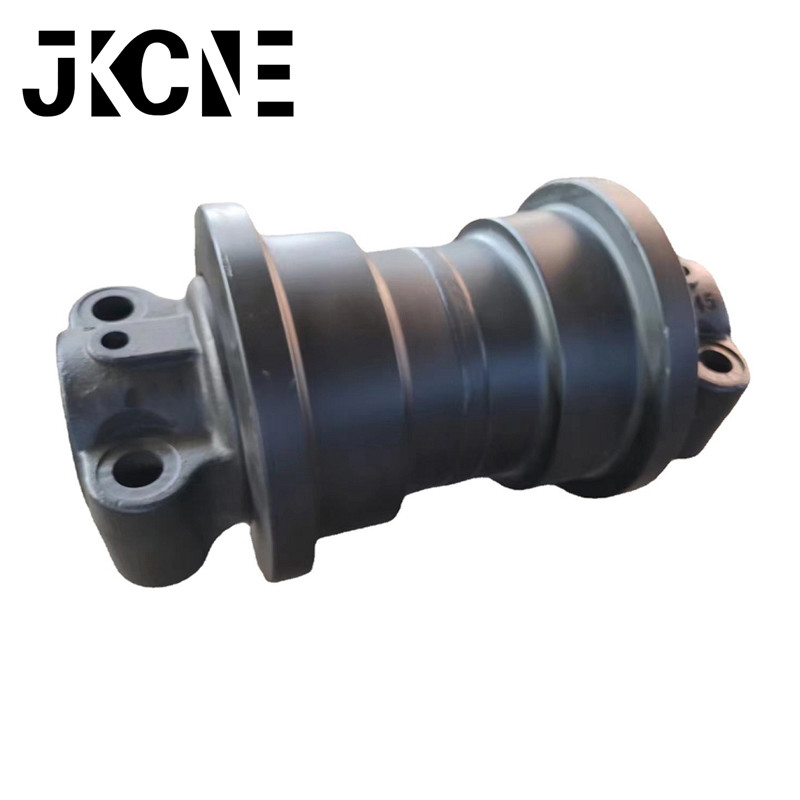

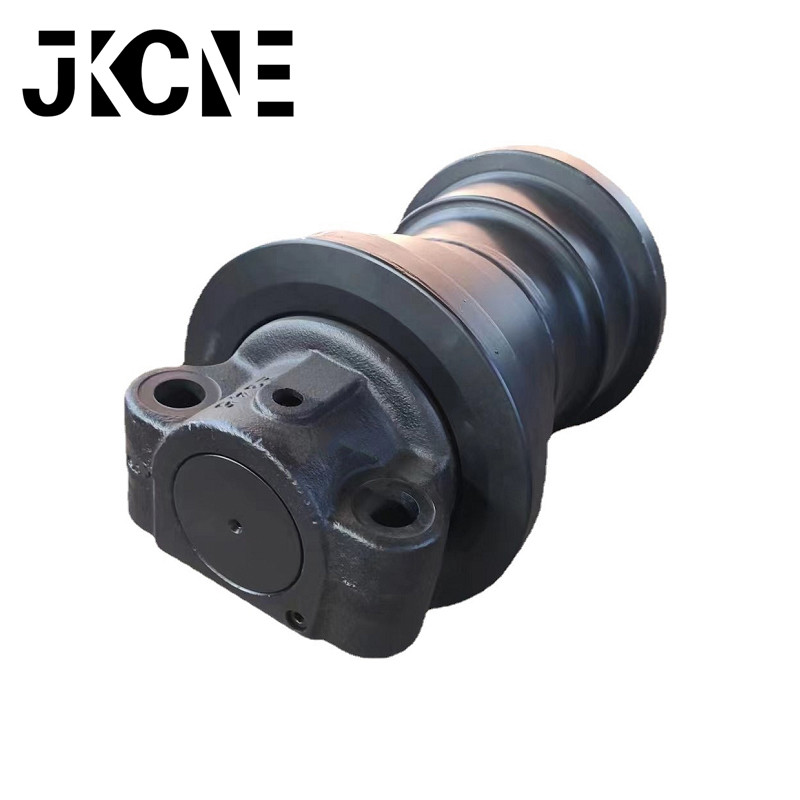

graafmachine Rupsonderrol dubbele rups D20 rollenbaan rollenonderstel
De soorten steunwielen die worden gebruikt voor combinatiespoor en integrale of rubberen rupsband zijn verschillend: de steunwielen van combinatierails rollen op de geleiderail, terwijl de steunwielen van integrale of rubberen rupsbanden op de rupsplaat rollen.
Er zijn twee soorten steunwielen voor gecombineerd spoor, zoals weergegeven in figuur 1. De ene is een enkele flens en de andere is een dubbele flens.De eerste is eenvoudig te vervaardigen;Het wordt dus vaker gebruikt, en de laatste wordt minder vaak gebruikt.Het doel van een flens is om te voorkomen dat het spoor zijdelings ten opzichte daarvan beweegt, om ontsporing tijdens bochten te voorkomen.De hoogte van de flens is meestal 10-20 millimeter.Om wrijving tussen de zijde van de wielflens en de zijde van de geleiderail te verminderen, wordt de zijde van de wielflens vaak in een hellend vlak gemaakt, met een schuine hoek α= 20°~30°
